3. Flexibles Matching mit Doppel kellern, kann es in die Fabrik jedes Kunden passen.
Doppelkant zum Schleifen der langen Seiten des Glases zuerst Jumbo Glass Bilateral Edger, um die kurzen Glasseiten zu schleifen.

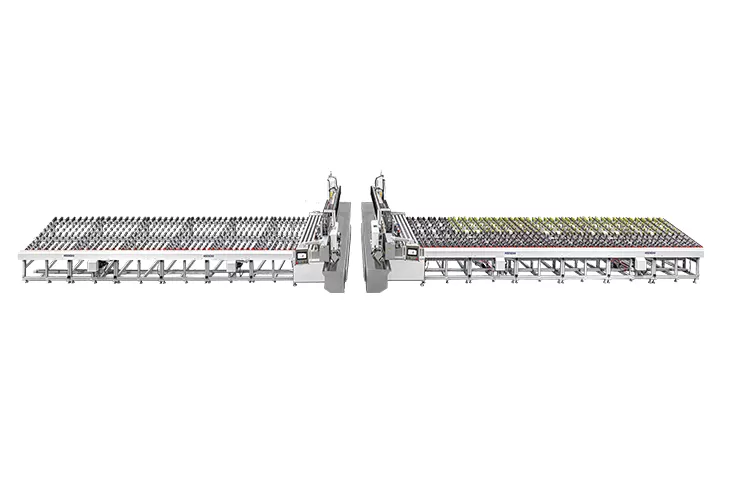

Doppelkant Jumbo Glas bilaterale Kanten an einer Seite.
Die Tabelle kann jede Größe erhöhen, um den Produktions anforderungen zu entsprechen.
Min. Glas größe: 600*900mm.

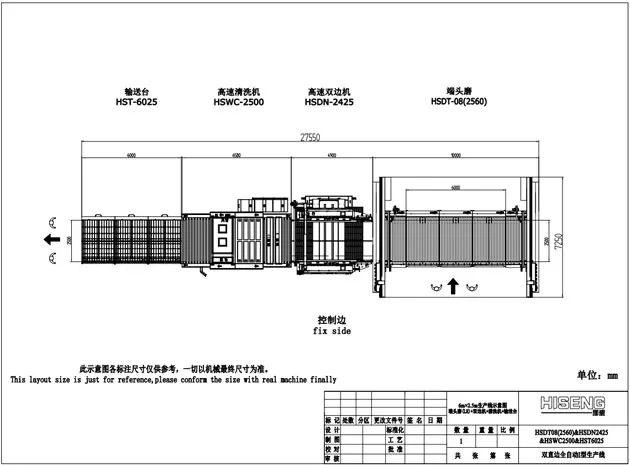

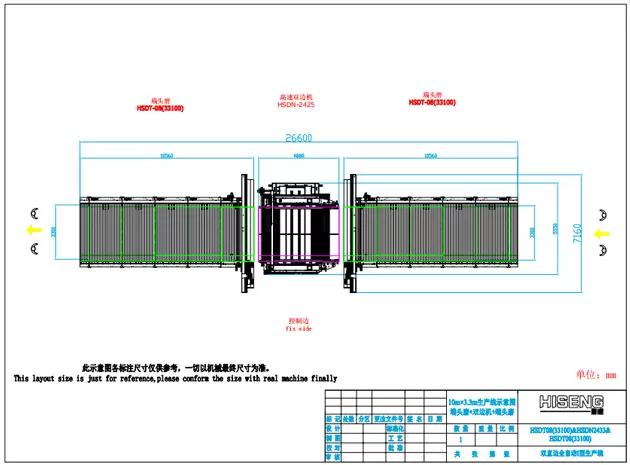

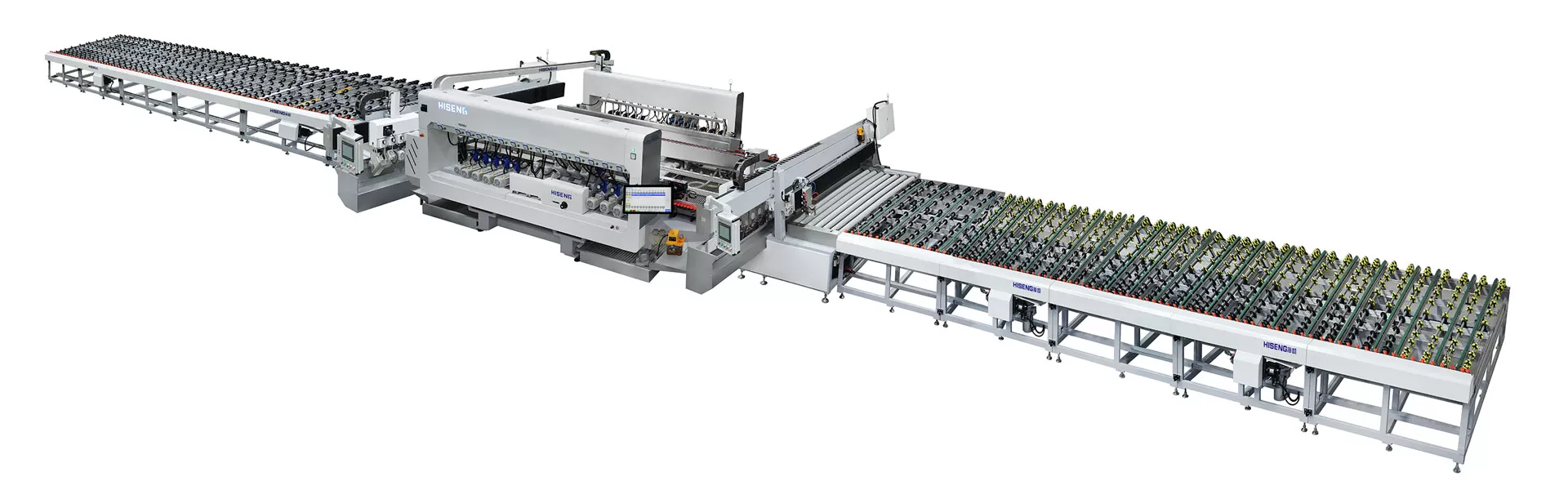

Jumbo Glass Bilateraler Edger, um eine der kurzen Seite zu schleifen, Der Doppel kedger in der Mitte, um das Glas zwei lange Seiten zu schleifen, Jumbo Glass Bilateral Edger, um eine andere kurze Seite zu schleifen.

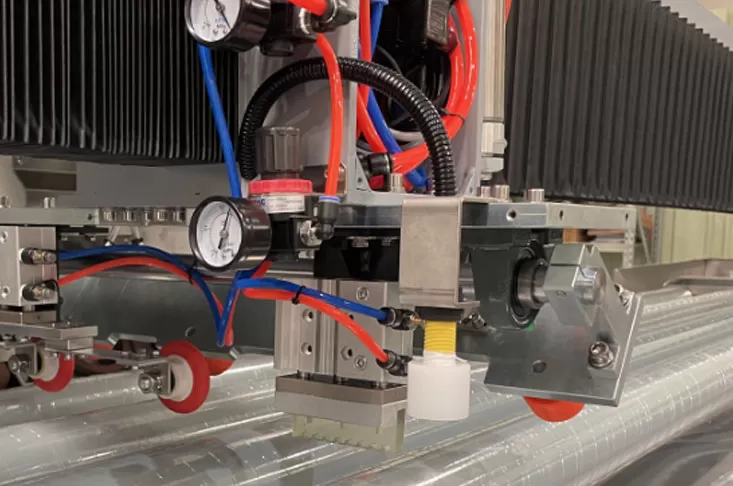

Automatische Messung der Glas breite und-dicke; Sensor für die Breiten messung; Elektronisches Herrscher gerät zur Dicken messung.

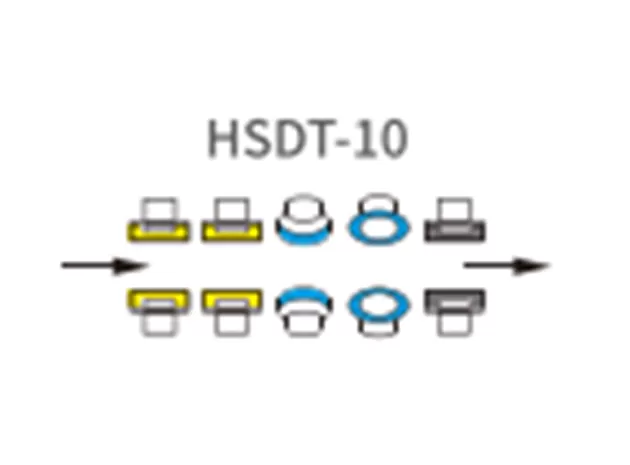

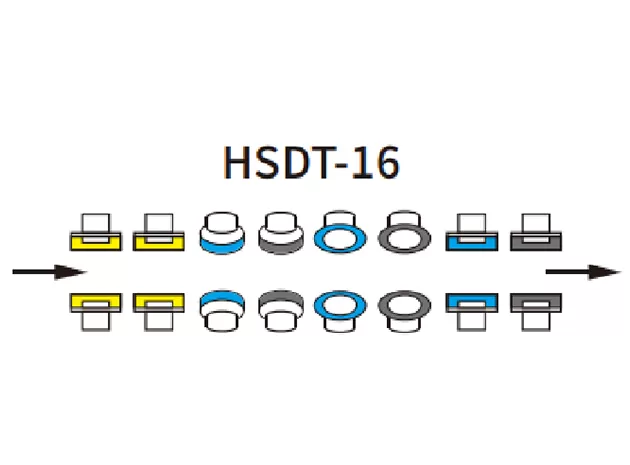

Rad-Nr. | Name | Spezifikation | U/min | KW |
1 | Diamant rad (Segment) | 100 # φ 150x12x20x8 | 6000 | 4 |
2 | Diamant rad (Segment) | 120 # φ 150x12x20x8 | 6000 | 4 |
3 | Harz rad (Segment) | 240 # φ 150x12x25x12 | 4200 | 2.2 |
4 | Harz rad (Segment) | 240 # φ 150x12x25x12 | 4200 | 2.2 |
5 | 10 S60 | Φ 150 | 2840 | 2.2 |
6 | 10 S60 | Φ 150 | 2840 | 2.2 |
7 | Harz rad (Segment) | 240 # φ 150x12x25x12 | 2840 | 2.2 |
8 | WEL800 | Φ 150 | 2840 | 2.2 |

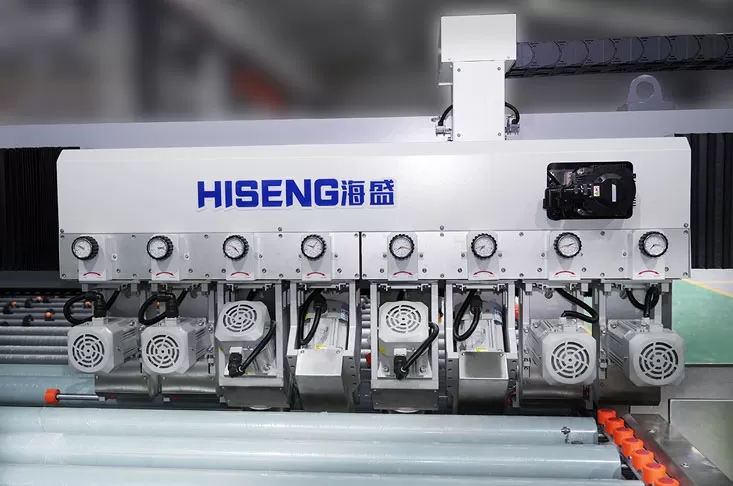

8 oder 9 Motoren mit Polieren;
Alle Servomotoren steuern die Fütterung der Räder;
Einfach für Mantaince.
| Name des Parameters | HSDT - 3310 Jumbo Glas Bilaterale Edger | HSDT - 2510 Jumbo Glas bilaterale Edger |
| Dicke des Glases | 3300 - 10000mm (Länge kann verlängert werden) | 2500 - 10000mm |
| Dick aus Glas | 3 - 25mm | 3 - 25mm |
| Übertragungs geschwindigkeit | 3 - 30 m/min | 3 - 30 m/min |
| Größe ändern Geschwindigkeit | 30 m/min | 30 m/min |
| Glas parallele Toleranz | ± 0,2mm | ± 0,2mm |
| Glas diagonale Toleranz | ± 0,5mm | ± 0,5mm |
| Fache Toleranz | / | / |
| Kachel breite | ± 0,3mm | ± 0,3mm |
| Max Schleifen auf flacher Kante | 3mm | 3mm |
| Luft erforderlich | 0,6-0,8 mpa | 0,6-0,8 mpa |
| Arbeitshöhe | 900 ± 20mm | 900 ± 20mm |
| Gesamt leistung | 50KW | 50KW |
